Technik und Architektur

Stakeholders

Opportunity

Requirements

System

Work

Team

Way of Working

Anteile an Webseitenaufrufen

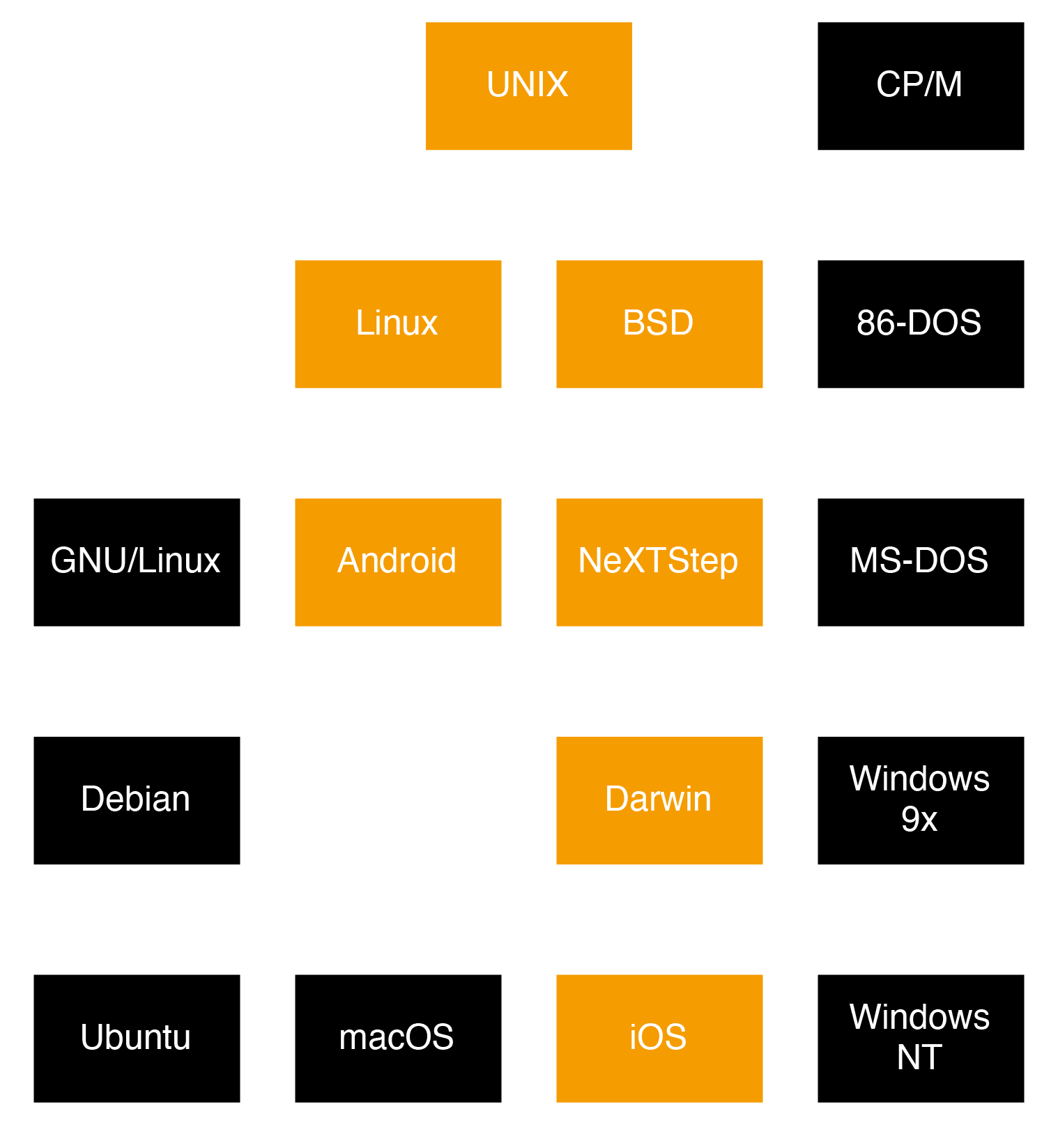

Stammbaum der führenden OS

Klassische Unterteilung

• Web Apps
• Native Apps
• Hybrid Apps

Web Apps

The full Safari engine is inside of iPhone. And so, you can write amazing Web 2.0 and Ajax apps that look exactly and behave exactly like apps on the iPhone. And these apps can integrate perfectly with iPhone services. […] And guess what? There’s no SDK that you need!

Steve Jobs

Native Apps

With the SDK in iPhone 2.0 we’re opening the same native APIs and tools we use internally.

Scott Forstall

Hybrid Apps

Alternative Taxonomie Hauptkategorien

Alternative Taxonomie Komplett

(Progressive) Web Apps

Endemic Apps

Hybrid Web Apps

Hybrid Bridged Apps

System Language Apps

Foreign Language Apps (MAUI)

Foreign Language Apps (Flutter)

Überblick

Festlegung von Rahmendaten auf Basis der Anforderungen

• Endgeräte
• Betriebssystemversionen
• Bibliotheken und Software

Systembeschreibung (Beispiel)

Beispiel

Überblick

• Beschreibung von existierenden und geplanten Schnittstellen
• Datenaustauschformat (z.B. XML, JSON, Plaintext, Binärformat)
• Übertragungsweg (z.B. TCP/UDP, Bluetooth, ZigBee, OneWire, TwoWire, …)
• Beschreibung der API

Interne und externe Schnittstellen (Beispiel)

Beispiel

Übersicht

• Modellierung der Daten
• UML-Klassendiagramm

Bausteinsicht (Beispiel)

Beispiel

Übersicht

• Detailliertere Modelle
• Näher an Umsetzung

Ablaufdynamik (Beispiel)

Beispiel

Wichtige Ziele

• Testbarkeit
• Trennung von applikationsunabhängiger und -spezifischer Logik
• Lose gekoppeltes UI
• Unabhängigkeit von externen Frameworks
• Unabhängigkeit von externen Datenquellen und -senken

Chronologischer Überblick

• BCE (Boundary-Control-Entity) Boundary-Konzept ermöglicht Unabhängigkeit
• DDD (Domain Driven Design) Schichtung in UI, Application, Domain und Infrastructure
• Hexagonal Architecture (aka Ports and Adapters) Zentraler Applikationskern, UI und Infrastructure extern
• Onion Architecture Verbindet DDD und Hexagonal Architecture
• Clean Architecture Verbindet BCE und Onion Architecture

Bewertung

• Hexagonal Architecture ist der erste Ansatz, der alle Ziele leichtgewichtig und verständlich erreicht
• Folgende Vorschläge wie Onion, Clean, Explicit, … Architecture lassen sich als Erweiterungen von Hexagonal Architecture sehen
• Hexagonal Architecture damit stabiles Fundament

Übersicht

Allow an application to equally be driven by users, programs, automated test or batch scripts, and to be developed and tested in isolation from its eventual run-time devices and databases.

Alistair Cockburn

Vergleich mit Onion Architecture

Vergleich mit Clean Architecture

Vergleich mit Explicit Architecture

Hintergrund

Core

Infrastructure

User Interface

Core

Infrastructure

User Interface

Horizontale Inkremente

Vertikale Inkremente

• Entwicklung Anwendungsfall für Anwendungsfall
• Gute Testbarkeit
